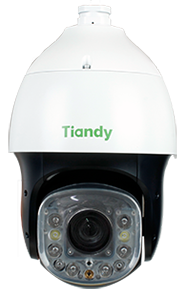

S6系列200萬20倍星光警戒球
TC-NH6220IG-CP
版本：V3.0
產品特性：
l 支持快速警戒預案配置：警戒功能可在一級菜單獨立設置
l 支持周界警戒和絆線警戒功能
l 支持人車分離功能，可對人和車單獨警戒，有效降低警戒誤報率，典型場景誤報率低于5%
l 增加報警信息人車分類屬性，配合新UI版本NVR可按類型檢索
l APP支持警戒預案，支持畫線
l APP支持3D定位
l APP支持設置和調用預置位，支持調用巡航
l APP支持聲音警示、強光警示、激光警示
l 1/2.8英寸200萬像素星光級超低照度傳感器
l 20倍光學變焦，16倍數字變倍
l 8顆高效能紅外陣列，補光距離400m
l 2顆白光陣列燈，彩色補光30m，支持手動和定時開啟/關閉，或智能聯動開啟/關閉
l 支持內置揚聲器，可實現喊話及語音警示
l 內置激光器，可聯動激光警戒，支持手動開啟/關閉
l 精密電機驅動，反應靈敏，運轉平穩，精度偏差少于0.2度，在任何速度下圖像無抖動
l 內置熱處理裝置，降低球機內腔溫度，防止球機內起霧
l 支持P2P,可通過手機APP實時監控
l 支持通過手機APP設置警戒
l 支持通過手機APP、NVR上傳自定義警戒音
l 支持H.265、H.264 HP/MP/BP、M-JPEG編碼
l 支持S+碼流壓縮
l 支持結構化語義
l 字符疊加字庫類型支持矢量、點陣可選
l 支持24塊動態隱私遮擋，多種顏色及馬賽克可設置
l 支持標準的API開發接口，支持天地SDK、Onvif接入
l 支持PAL/NTSC制式切換，具有良好的地區適用性
l 支持3D定位功能，可實現點擊定位和縮放
l 支持預置位凍結、預置位聯動抓拍、掃描和模式路徑聯動錄像功能
l 支持端口報警聯動聲光警戒
l 支持一鍵守望功能
l 支持警戒預案快速調用
l 支持掉電記憶、定時重啟
l 手動水平控制速度：0.1～240°/s，預置位精度0.2°
l 水平360°連續旋轉，垂直轉動角度-16°～90°
l 支持鍵控限位、比例變倍功能
l 支持三碼流同時輸出，主碼流最高分辨率1080p@30fps、720p@60fps
l 支持智能分析，包括絆線、雙絆線、周界、物品遺留、物品丟失、徘徊、奔跑、停車、人群聚集
l 支持異常檢測，包括畫面虛焦、場景變更、拾音器斷、突發尖叫
l 支持寬動態、強光抑制、3D降噪、圖像翻轉、NIR紅外增強
l 支持透霧、場景模式設置
l 支持區域聚焦、區域曝光、背光補償區域可選
l 支持AAC編碼，48K采樣率，高保真音頻
l 雙內核備份
l 支持ROI感興趣區域視頻壓縮技術
l 圖片疊加、IPV6、MTU設置、多播、心跳、黑白名單、SNMP等
l IP66，TVS 6000V，防雷、防浪涌、防突波
l 支持TF卡前端存儲，最大支持256G
l 安全保護，5次密碼錯誤鎖定設備5min
技術規格：
球機 | |
傳感器 | 1/2.8英寸200萬像素星光級超低照度傳感器 |
像 素 | 200萬 |
主碼流分辨率及幀率 | 1920×1080@25/30fps； 1280×960@25/30fps； 1280×720@25/30fps；1280×720@50/60fps 704×576@25/30fps；704×480@50/60fps |
子碼流分辨率及幀率 | 704×576@25fps/704×480@30fps 352×288@25fps/352×240@30fps 176×144@25fps/176×120@30fps |
三碼流分辨率及幀率 | 352×288@25fps/352×240@30fps |
電子快門 | 1/1s～1/100000s |
寬動態 | 支持 |
白平衡模式 | 自動/半自動/手動/晴天/自然光/暖光燈/日光燈/白熾燈/鎖定白平衡 |
曝光模式 | 自動/手動/光圈優先/快門優先 |
3D降噪 | 支持 |
強光抑制 | 支持 |
最低照度 | 彩色：0.002 Lux @ (F1.6，50 IRE，ICR關閉) 黑白：0.001 Lux @（F1.6，50 IRE，ICR打開） 0 Lux with IR on |
彩轉黑 | 支持自動、白天、黑夜、定時 |
圖片疊加 | 支持1塊200×200大小BMP 24位圖像疊加,可選擇區域 |
感興趣區域 | ROI支持主副碼流各7個靜態重點區域、1個靜態重點區域 |
圖像處理 | 支持NIR紅外增強、寬動態、背光補償、透霧、場景模式設置 |
視頻參數 | 圖像亮度、對比度、色度、飽和度可設置 |
高清參數 | 可通過IE菜單手動調整 |
鏡頭 | |
焦 距 | 4.7mm～94mm |
光圈 | F1.5-F3.0 |
光學變倍 | 20倍 |
數字變倍 | 16倍 |
變倍速度 | ＜4s（光學，廣角—遠望） |
視角范圍 | 鏡頭參數 水平：55.8°(w)～3.2°(t) |
補光功能 | |
紅外距離 | 400m |
白光距離 | 30m |
紅外角度 | 變倍匹配，遠/中/近 |
紅外燈亮度 | 亮度可調 |
紅外燈數量 | 8顆 |
白光燈數量 | 2顆 |
補光燈壽命 | >30000小時 |
接口性能 | |
網絡接口 | 1個10M/100M自適應以太網RJ45接口 |
TF卡插槽 | 支持TF卡(256G MAX), 可支持手動錄像/報警錄像/定時錄像/斷網錄像 |
應用編程接口 | 標準協議(Onvif) |
報警接口 | 支持1路輸入、1路輸出 |
音頻接口 | 音頻輸入：支持1路Line/Mic輸入音頻輸入 音頻輸出：支持外置音源/內置揚聲器輸出可選 |
編碼模式 | |
核心處理器 | Cortex A7架構SoC處理器 |
操作系統 | 嵌入式Linux操作系統 |
視頻壓縮標準 | H.265、H.264 High Profile、MJPEG，支持S+碼流壓縮技術 |
音頻壓縮算法 | G.711A、G.711U、AAC、ADPCM |
音頻采樣率 | 8K、32K、48K |
視頻壓縮碼率 | 32K～16000Kbps |
音頻壓縮碼率 | 8K～48Kbps |
傳輸模式 | 三碼流 |
機械性能 | |
手動速度 | 0.1°～240°/s（無級變速） |
預置位最大速度 | 240°/s |
預置位精度 | ±0.2° |
水平旋轉角度 | 360°連續旋轉 |
垂直旋轉角度 | -16°～90°自動翻轉 |
電 機 | 混合式高精度步進電機 |
焦距轉速自動匹配功能 | 控制速度根據焦距的長短自動調節 |
主要功能 | |
警戒 | |
智能分析 | |
其他報警 | 移動偵測、視頻遮擋偵測 |
異常報警 | 音頻異常偵測、視頻丟失報警、網線斷開、IP地址沖突、非法訪問、磁盤滿、磁盤讀寫錯誤、MAC地址沖突、FTP服務器異常 |
音頻降噪 | 支持環境噪聲過濾 |
OSD字符 | 支持16×16、32×32、24×24、48×48、64×64、96×96尺度疊加 支持時間、日期、星期疊加 支持5個區域的附加字符疊加 支持云臺方位角疊加 |
預置位 | 500個 |
自動掃描路徑 | 8條 |
自動巡航軌跡 | 16條 |
花樣掃描路徑 | 8條，學習600秒路徑或300條指令 |
3D定位 | 支持 |
斷電記憶 | 支持 |
一鍵守望 | 支持 |
看守位 | 看守聯動預置位、掃描、巡航、模式路徑等 |
定時任務 | 預置點/模式路徑/巡航掃描/自動掃描等功能 |
支持協議 | PTZ_PELCO_D，PTZ_PELCO_P，PTZ_TC615_P，DOME_PELCO_D，DOME_PELCO_P，DOME_PLUS |
除霧功能 | 支持 |
其他功能 | |
瀏覽器 | IE8、IE9、IE10，Chrome8+,Firefox3.5+ |
網絡協議 | TCP/UDP/HTTP/MULTICAST/UPnP/DHCP/PPPoE/DDNS/NFS/FTP/NTP/RTP/RTSP/IPv6/SNMP/SMTP |
IP地址 | 支持靜態、動態IP地址，MTU自定義，網卡自定義 |
用戶權限 | 支持32個用戶，分4級：管理員、瀏覽、瀏覽+控制、瀏覽+控制+設置 |
系統時鐘 | 內置時鐘，支持外同步 |
遠程管理 | 遠程網絡升級 |
移動端監控 | 支持P2P功能，并支持通過手機APP設置警戒和上傳自定義警戒音 |
一般規范 | |
防護等級 | IP66、TVS 6000V 防雷、防浪涌、防突波 |
工作溫度 | －40℃～＋70℃ |
工作濕度 | 0～95%（無凝結） |
電 源 | AC24V 3A，獨立外接電源適配器 |
重量 | 毛重7.5Kg（含電源1個）、凈重4.8Kg |
功 率 | 40W MAX |

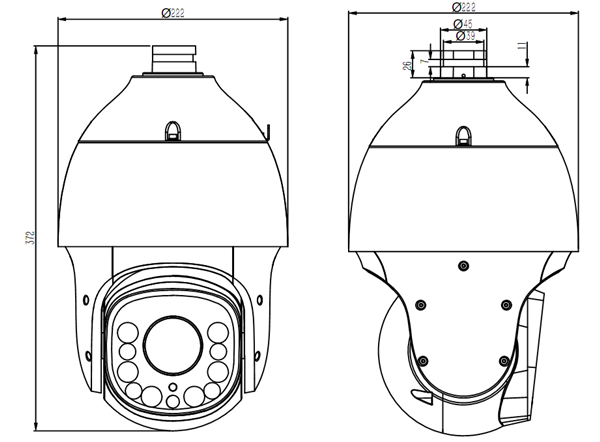

外形尺寸：

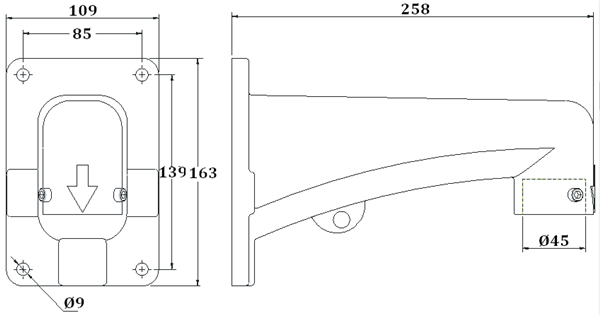

壁裝支架：

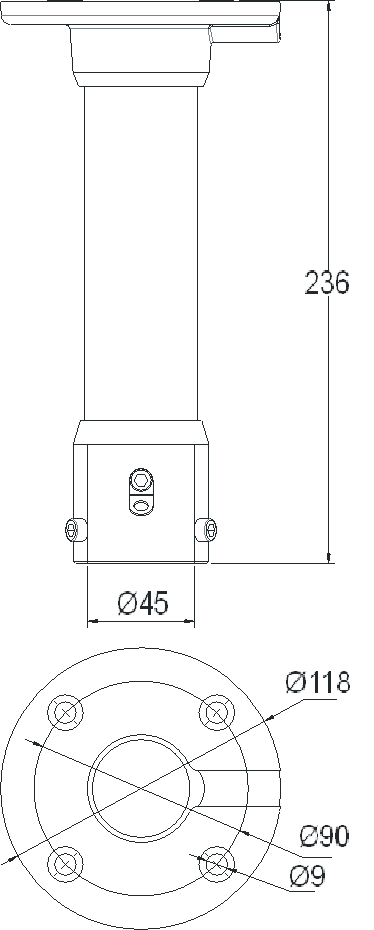

吊裝支架：
